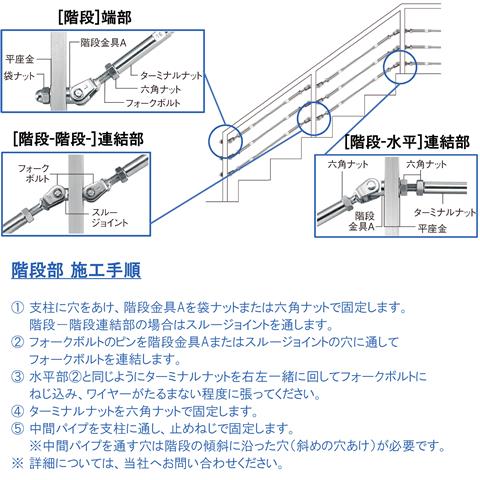

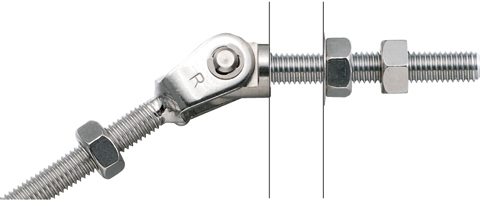

ターミナル接続金具 <ターミナルナット仕様> & <ターミナルナット(スイベル付)仕様)> [階段-水平]連結部

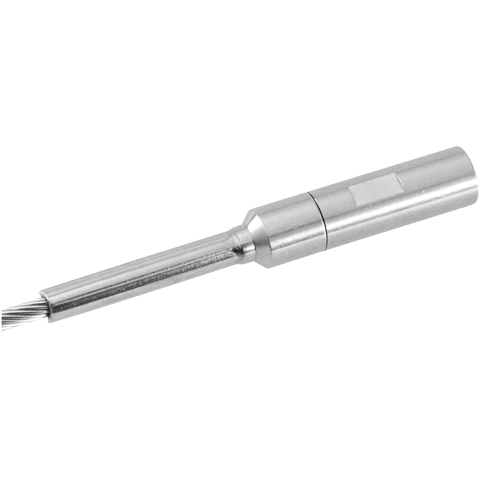

ワイヤーをかしめた[ターミナルナット]、

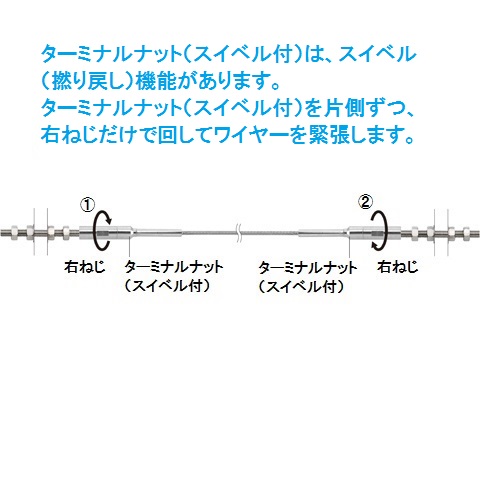

または[ターミナルナット(スイベル付)]を接続して、
ワイヤーの階段から水平部への連結が可能です。

※材質:SUS316 寸切ボルト・六角ナット・袋ナット・平座金:SUS304

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
AK15415
AK15416
AK15417
AK15418
AK15419
AK15415L
AK15416L
AK15417L
AK15418L
AK15419L
価格
(税抜)
(*)右ねじ (*)左ねじ サイズ(ワイヤー径)(mm) ねじ径(mm)
¥3,150 * 3 M5
¥3,430 * 4 M6
¥3,900 * 5 M8
¥4,890 * 6 M10
¥8,600 * 8 M12
¥3,210 * 3 M5
¥3,500 * 4 M6
¥3,970 * 5 M8
¥5,100 * 6 M10
¥8,900 * 8 M12
AK15415 ¥3,150
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15416 ¥3,430
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15417 ¥3,900
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15418 ¥4,890
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15419 ¥8,600
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
AK15415L ¥3,210
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15416L ¥3,500
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15417L ¥3,970
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15418L ¥5,100
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15419L ¥8,900
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
