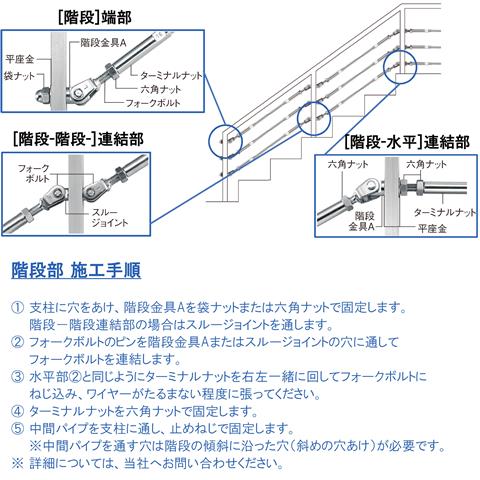

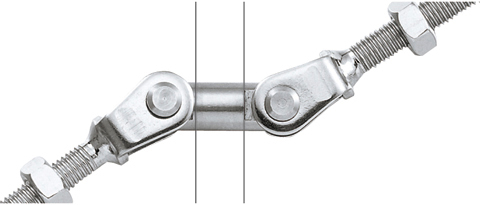

ターミナル接続金具 <ターミナルナット仕様> & <ターミナルナット(スイベル付)仕様)> [階段-階段]連結部

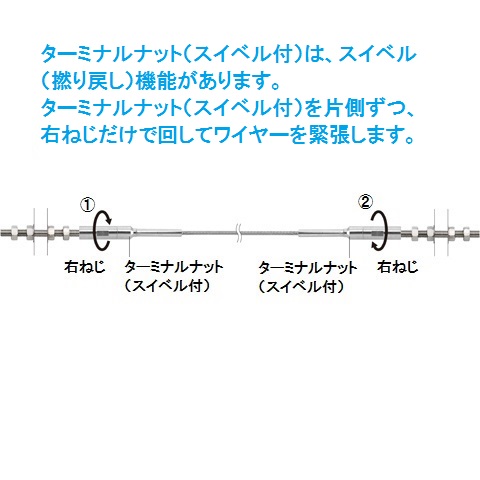

ワイヤーをかしめた[ターミナルナット]、
または[ターミナルナット(スイベル付)]を接続して、
ワイヤーを階段で連結展開することが可能です。

※材質:SUS316 寸切ボルト・六角ナット・袋ナット・平座金:SUS304

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
AK15420
AK15421
AK15422
AK15423
AK15424
AK15420L
AK15421L
AK15422L
AK15423L
AK15424L
価格
(税抜)
(*)右ねじ (*)左ねじ サイズ(ワイヤー径)(mm) ねじ径(mm)
¥4,120 * 3 M5
¥4,240 * 4 M6
¥4,980 * 5 M8
¥6,100 * 6 M10
¥9,350 * 8 M12
¥4,120 * 3 M5
¥4,240 * 4 M6
¥4,980 * 5 M8
¥6,100 * 6 M10
¥9,350 * 8 M12
AK15420 ¥4,120
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15421 ¥4,240
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15422 ¥4,980
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15423 ¥6,100
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15424 ¥9,350
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
AK15420L ¥4,120
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15421L ¥4,240
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15422L ¥4,980
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15423L ¥6,100
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15424L ¥9,350
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
