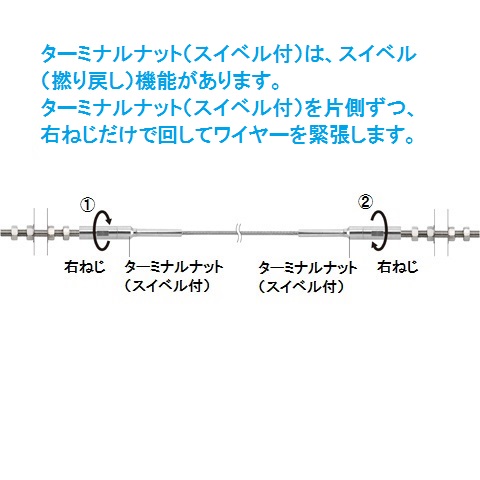

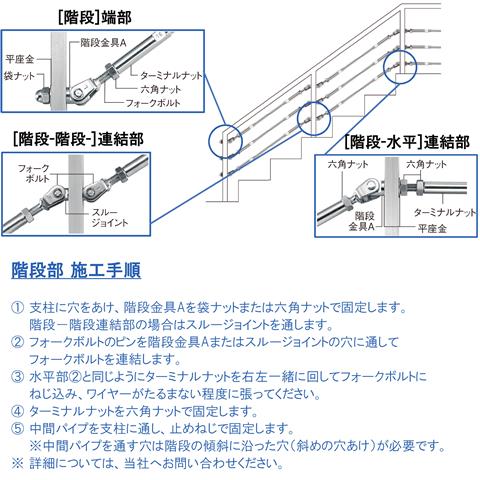

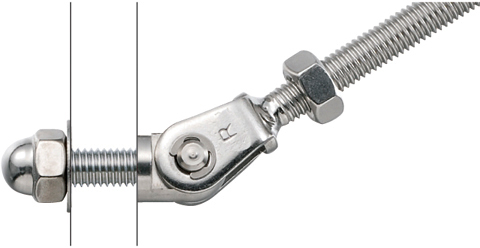

ターミナル接続金具 <ターミナルナット仕様> & <ターミナルナット(スイベル付)仕様)> [階段]端部

ワイヤーテンショナーの階段端部において
ワイヤーをかしめた[ターミナルナット]、
または[ターミナルナット(スイベル付)]を接続します。

※材質:SUS316 寸切ボルト・六角ナット・袋ナット・平座金:SUS304

製品図

お見積依頼/CADデータ申込

お見積依頼をご希望場合は「見積依頼」に、CADデータをご希望の場合は「CAD」に
チェックを入れ、「見積依頼/CADカートに入れる」ボタンを押してください。(複数選択可)

見積
依頼
CAD
(DXF)
製品図
(PDF)
No.
AK15410
AK15411
AK15412
AK15413
AK15414
AK15410L
AK15411L
AK15412L
AK15413L
AK15414L
価格
(税抜)
(*)右ねじ (*)左ねじ サイズ(ワイヤー径)(mm) ねじ径(mm)
¥3,170 * 3 M5
¥3,460 * 4 M6
¥3,940 * 5 M8
¥4,980 * 6 M10
¥8,710 * 8 M12
¥3,350 * 3 M5
¥3,670 * 4 M6
¥4,210 * 5 M8
¥5,500 * 6 M10
¥9,350 * 8 M12
AK15410 ¥3,170
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15411 ¥3,460
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15412 ¥3,940
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15413 ¥4,980
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15414 ¥8,710
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:*
  • (*)左ねじ:
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
AK15410L ¥3,350
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):3
  • ねじ径(mm):M5
AK15411L ¥3,670
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):4
  • ねじ径(mm):M6
AK15412L ¥4,210
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):5
  • ねじ径(mm):M8
AK15413L ¥5,500
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):6
  • ねじ径(mm):M10
AK15414L ¥9,350
詳細・寸法情報/見積依頼・CAD
  • (*)右ねじ:
  • (*)左ねじ:*
  • サイズ(ワイヤー径)(mm):8
  • ねじ径(mm):M12
