AKブロックⅢ-A型 ハッカー PAT.

各サイズのロープ最大径を考慮し、シーブ下側のスペースとベケット穴径を拡大しました。
ハズレ止め付きフックのタイプもあります。

※材質:特殊ステンレス
シーブ=SCS13(SUS304相当)
ハッカー部、側板、シーブピン、
六角穴付止めねじ=SUS304
※含油ブッシュ=青銅

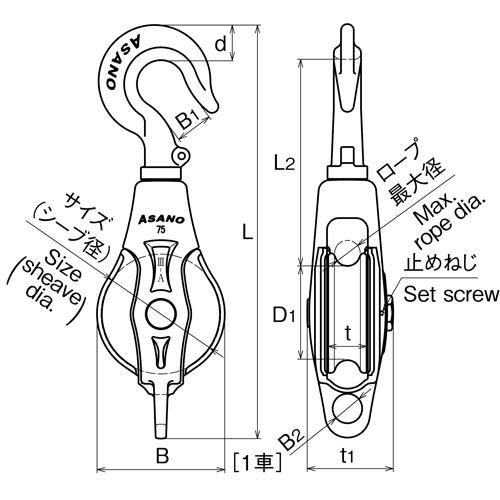

製品図

お見積依頼

お見積依頼をご希望の場合は「見積依頼」にチェックを入れ、
「見積依頼」ボタンを押してください。(複数選択可)

見積
依頼
製品図
(PDF)
No.
製品図 AK10151
製品図 AK10156
製品図 AK10152
製品図 AK10157
価格
(税抜)
サイズ(シーブ径)(mm) シーブ数 ロープ最大径(mm) d(mm) L(mm) L2(mm) D1(mm) B(mm) B1(mm) B2(mm) t(mm) t1(mm) 使用六角レンチ径(mm) 重量(kg) 使用荷重(kg)
¥17,000 75 1 16 22 259 129 59 80 23 18 24 54 1.5 1.25 500
¥24,400 75 2 16 22 259 129 59 80 23 18 24 82 1.5 1.80 500
¥25,600 100 1 22 32 340 170 78 108 30 23 28 62 1.5 2.70 1000
¥36,700 100 2 22 32 340 170 78 108 30 23 28 95 1.5 3.75 1000
AK10151 ¥17,000
詳細・寸法情報/見積依頼
  • サイズ(シーブ径)(mm):75
  • シーブ数:1
  • ロープ最大径(mm):16
  • d(mm):22
  • L(mm):259
  • L2(mm):129
  • D1(mm):59
  • B(mm):80
  • B1(mm):23
  • B2(mm):18
  • t(mm):24
  • t1(mm):54
  • 使用六角レンチ径(mm):1.5
  • 重量(kg):1.25
  • 使用荷重(kg):500
AK10156 ¥24,400
詳細・寸法情報/見積依頼
  • サイズ(シーブ径)(mm):75
  • シーブ数:2
  • ロープ最大径(mm):16
  • d(mm):22
  • L(mm):259
  • L2(mm):129
  • D1(mm):59
  • B(mm):80
  • B1(mm):23
  • B2(mm):18
  • t(mm):24
  • t1(mm):82
  • 使用六角レンチ径(mm):1.5
  • 重量(kg):1.80
  • 使用荷重(kg):500
AK10152 ¥25,600
詳細・寸法情報/見積依頼
  • サイズ(シーブ径)(mm):100
  • シーブ数:1
  • ロープ最大径(mm):22
  • d(mm):32
  • L(mm):340
  • L2(mm):170
  • D1(mm):78
  • B(mm):108
  • B1(mm):30
  • B2(mm):23
  • t(mm):28
  • t1(mm):62
  • 使用六角レンチ径(mm):1.5
  • 重量(kg):2.70
  • 使用荷重(kg):1000
AK10157 ¥36,700
詳細・寸法情報/見積依頼
  • サイズ(シーブ径)(mm):100
  • シーブ数:2
  • ロープ最大径(mm):22
  • d(mm):32
  • L(mm):340
  • L2(mm):170
  • D1(mm):78
  • B(mm):108
  • B1(mm):30
  • B2(mm):23
  • t(mm):28
  • t1(mm):95
  • 使用六角レンチ径(mm):1.5
  • 重量(kg):3.75
  • 使用荷重(kg):1000
